DESCRIPTION du projet et Intentions de
l'équipe B
.
Archi-concept
|
|||||||||||
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
||||||||
Parois extérieures possibles:(partenaire PARIS-OUEST)
1. bardage bois
2. bardage métallique laqué (en panneaux type Hoesch ouHaironville)
3. double vitrage ou verre armé translucide (type Reglitdouble-peau)
4. panneaux alvéolaires méthacrylate translucides (Lexan)
Couvertures: bac acier, pente à 0% avec isolation en sous face
Planchers: aggloméré de 20 à 30mm avec isolation en sous face
Cloisonnements : panneau sandwich laqués ou finitions bois

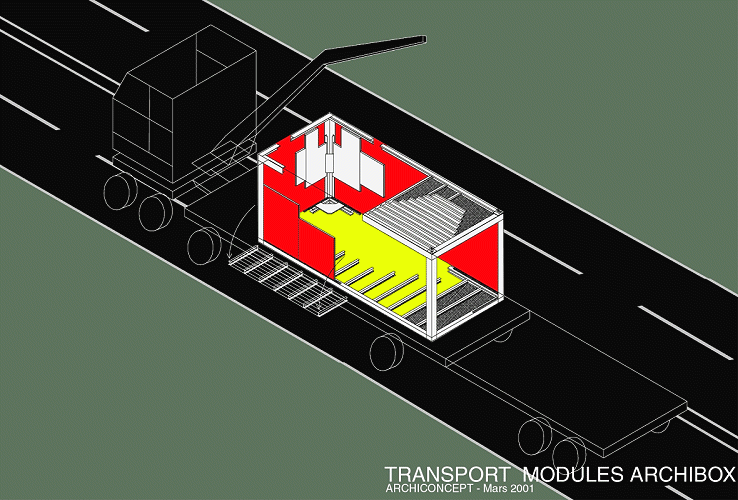

PROCESS : Prémonté en atelier, transporté par camions etdéposé sur pattes de réglage métallique, le module
archi-box est démontable, extensible, déplaçable et stockable enextérieur. Toutefois, livré en kit, les installateurs devront finir son montage sur place (terrasse, piedsde réglages, protection galvanisée, raccords aux réseaux).Il peut être utilisé seul, en extension ou non d'un bâtiment existantou être accolé à plusieurs autres modules
archibox.|
MODULES-ARHCIBOX |
|
|
devîs estimatif - Mars 2001 |
|
|
MODULE COMMUN |
|
|
PRIX H.T. |
|
|
Structure métallique (5 x 2,50 x 3m) |
19500 |
|
plancher bois + isol, 150 mm / toiture métal, + isol,200mm |
|
|
2 inter / 2 PC / 2 eclair. 1 convecteur 2000 W |
|
|
Panneaux de remplissage isolant 60mm |
7300 |
|
Porte vitrée + volet caillebotis coulissant |
7000 |
|
Imposte Métacrylate |
6000 |
|
meuble cuisine + plaque + evier 100 |
2500 |
|
carrelage + sols souples |
2100 |
|
pieds reglables (env.20 cm) |
6000 |
|
terrasse bois |
7500 |
|
option garde-corps + echelle |
16000 |
|
ss-total |
57900 |
|
MODULE CHAMBRES |
|
|
PRIX H.T |
|
|
Structure métallique (5 x 2,50 x 3m) |
20100 |
|
plancher bois + isol, 150 mm toiture métal, isol,200mm |
|
|
3 inter, / 3 PC / 3 eclair. / 3 convect, 700 W |
|
|
Panneaux de remplissage isolant 60mm |
7000 |
|
Impostes Métacrylate |
7000 |
|
W.C + douche + lavabo + B.E.C |
6000 |
|
carrelage + sols souples |
3200 |
|
cloisonnements + 3 portes |
7500 |
|
pieds reglables |
6000 |
|
ss-total |
56800 |
|
TOTAL H.T (prix départ usine Mitry-Mory) |
|
|
T.V.A |
22481,2 |
|
TOTAL TTC |
137181,21 |
