La FABRIQUE d'architecture, d'urbanisme, de paysage, présentation du projet de concours par l' équipe de maitre d'oeuvre.

DESCRIPTION du projet et des intentions de l'équipe I :lauréate.
RACHEL AMIOT VINCENT LOMBARD ARCHITECTES

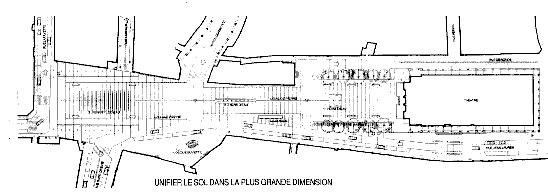

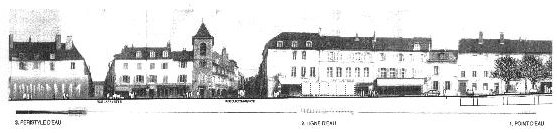

				schéma explicatif 1: cliquez dessus pour l'atteindre.						schéma explicatif 2: cliquez dessus pour l'atteindre.

L'une issue du contexte urbain pose la question de la morphologie linéaire de l'espace.

L'autre prenant sa source dans le programme s'intéresse à l'image "thermale" de la ville.

L'ensemble urbain très étiré, constitué par les places du Théâtre et de la Liberté présente une rare proportion, à l'image des places en longueur comme la "Piazza Navonna" à Rome (3 fontaines). C'est une caractéristique essentielle du site, une particularité de Lons-le-Saunier.

Notre projet magnifie et renforce cette linéarité, affirme par sa composition et par le traitement de sol unitaire, cette dimension exceptionnelle. Pour cet espace urbain, le plus noble et le plus "monumental" de la ville, nous pensons qu'il est plus fort et plus juste d'en retrouver l'unité perdue plutôt que de le fractionner.

Nous proposons de réaliser un sol continu, qui s'étire par pliages, du théâtre jusqu'à la rue Lafayette. Cette surface doit avoir une qualité exceptionnelle et se différencier par la perfection et le calpinage du dallage pierre, des espaces circulés par les véhicules sur la façade Sud de la Place.

Une ligne au sol souligne l'axe de composition et tend le regard, de la façade du théâtre vers la fontaine principale. Cette ligne tendue organise et rassemble les différentes ambiances, rythme les fonctions, unifie en donnant la mesure et l'orientation de l'espace.

Nous interprétons le programme de cette nouvelle place comme le moment privilégié pour élaborer un projet mettant en scène l'eau, et valorisant l'image thermale de la ville.

L'eau est le thème principal de la place, c'est l'élément fondateur de notre projet. Sa présence n'est pas ponctuelle et marginale, c'est l'élément central qui s'étire sur l'axe de composition, une position digne d'une ville thermale.

L'eau est ainsi présente sur l'ensemble de la place, par l'intermédiaire de trois fontaines aux ambiances différentes, du point source le plus calme coté théâtre jusqu'aux jets vivants, dynamiques et modulables du péristyle d'eau, en passant par la ligne d'eau sur l'espace intermédiaire plus étroit.

Son volume, sa forme et sa position dialoguent avec le péristyle du théâtre. Il est constitué de 4 lignes de 9 jets jaillissant directement du sol, sans bassin, selon le principe des "fontaines sèches". Ces jets dont la hauteur varie de 0 à 4m sont animés selon une chorégraphie changeante, constituant un spectacle toujours renouvelé et modulable. Cet événement d'eau est un élément fort, capable de drainer les gens autour du spectacle continu de l'eau. Il est conçu pour être la pièce d'eau la plus vivante et la plus animée.

Selon le même principe, mais sur une seule ligne de jets moins volumineux et moins puissants, une fontaine linéaire présente un caractère déjà plus paisible et plus domestiqué de l'eau. C'est une fontaine d'agrément pour l'espace central qui regroupe les lieux d'attente (bus) et de passage ( rue du Commerce, rue de Ronde).

C'est la source symbolique de l'ensemble du site. Autour, la place bordée d'arbres prend un caractère plus intime, une échelle plus conviviale, favorable à l'extension des terrasses de café.

Le principe de la fontaine sèche ne neutralise pas la place. On peut parfaitement ne pas mettre en service les jets les jours de marché permettant aux commerçants de s'installer librement sur l'ensemble de la surface. On favorise aussi l'utilisation de cette place centrale pour des animations culturelles ou ludiques.

En hiver, lorsque les fontaines ne sont plus en eau, on évite l'encombrement du bassin, son apparente inutilité, et la charge de sa maintenance, toujours lourde lorsque les fontaines ne fonctionnent pas en "eau perdue".

La présence de la statue du général Lecourbe semble davantage poser un problème d'image plus qu'une réelle incompatibilité d'intégration au site. Il est vrai que cette statue avec son socle-fontaine, de conception néoclassique suivant deux axes de symétrie perpendiculaires serait plus à sa place dans un espace "classique" avec rues axiales et circulation périphérique comme par exemple la place Stanislas à Nancy. La morphologie de la place de la liberté, asymétrique et héritée du moyen-age se prête mal à sa réimplantation. Une autre localisation dans la ville pourrait être étudiée mais nous pensons que cela doit faire l'objet d'une étroite concertation avec la municipalité et le service départemental d'architecture. Cette concertation, quasi-impossible pendant la procédure de concours, pourra être envisagée ultérieurement.

La réutilisation partielle de certains éléments prélevés sur l'ensemble nous semble trop peu respectueuse de la notion de patrimoine pour être envisagée. Cette possibilité semble également en contradiction avec le libellé de l'arrêté de l'inscription du monument.

Notre projet privilégie le déplacement de la statue dans un autre site, mais si cette disposition ne peut être retenue, son implantation sur l'axe des fontaines, lui redonne une nouvelle hiérarchie dans la composition de l'ensemble de la place.

La surélévation du parvis côté théâtre forme un plan incliné en pente douce du "point source" vers le péristyle d'eau. Cette déclivité permettant une continuité du cheminement piéton dans la grande dimension réaffirme l'unité du lieu et renforce la présence de la façade du théâtre comme élément fort structurant la place.

Le parking crée à mi-niveau permet de supprimer totalement le stationnement devant la façade du théâtre pour le lieu qui sera le plus intime. Un stationnement de surface pourra être conservé à la périphérie sous les arbres, côté rue de Ronde et éventuellement côté rue Jean-Jaurès. Le parking construit avec un sol légèrement incliné permet de minimiser les excavations, d'assurer la continuité du sol dans la longueur de la place, et de réduire l'impact de la rampe localisée là où la différence de niveau est la plus favorable. La capacité de 40 places pourrait être augmentée si les arbres existants sont supprimés mais cela ne nous semble pas indispensable.

Un soin particulier sera apporté au dessin du mur de soutènement avec des emmarchements en pierre massive creusés dans l'épaisseur du socle. La différence de niveau bien matérialisée et inférieure à 90 cm au point le plus haut permet de se passer de garde-corps et de libérer la vue depuis la rue Jean-Jaurès.

En harmonie avec la tonalité de la pierre des constructions anciennes et pour la partie centrale réservée aux piétons, nous proposons d'utiliser une pierre calcaire, dure et non gélive, de type "Comblanchien", "Vourion" ou "Lathieule" ou équivalent trouvée si possible dans une carrière proche de la région. La pierre retenue devra avoir fait preuve d'une parfaite tenue au gel dans des réalisations précédentes.

Cette pierre sera mise en œuvre en grandes dalles de bonne épaisseur (8 cm minimum), à finition bouchardée ou brut de sciage, offrant une surface régulière et parfaitement antidérapante.

Notre préférence va vers une pierre blonde, matériaux de sol traditionnellement réservé aux espaces publics majeurs, en opposition aux pavés granits plus employés en voirie traditionnelle circulée.

Un mode de pose traditionnel sur lit de sable stabilisé dosé à 150 kg de ciment par m3, assure une parfaite tenue du sol sans déformation. La réalisation des joints devra être l'objet d'une grande attention, notamment au droit des parties circulées.

Un soin particulier sera apporté à la réalisation de chaque ouvrage: les détails de taille de pierre des murets bas de soutènement coté théâtre, les calpinages soignés des parvis, l'emploi de matériaux naturels dans une mise en œuvre éprouvée pour une bonne pérennité. La qualité et la faible différenciation des sols donnera à chaque espace un statut clair, tout en assurant la nécessaire continuité visuelle du sol.

Les vieux platanes existant sur le site coté théâtre pourront être conservés car le parking s'installe entre les alignements existants. L'alignement coté rue Jean Jaurès sera restitué. Ces arbres pourraient également être remplacés au profit d'arbres possédant une ramure et un feuillage plus léger (Erables par exemple), mais pour éviter toute polémique inutile, cette option doit être considérée comme une valeur ajoutée au projet et non comme une contrainte imposée par la réalisation du nouveau sol.

D'une part les bancs, socles et bornes en pierre, d'une durée de vie de plusieurs siècles, qui sont des objets simples faisant appel à un travail artisanal de la pierre. On peut donc très facilement dessiner ce mobilier dans le respect du budget de l'opération.

D'autre part les appareils plus techniques et fonctionnels (éclairage, corbeilles, bornes de raccordement, projecteurs au sol…), qui demandent davantage de maintenance et pour lesquels nous proposons d'utiliser des appareils déjà commercialisés car le coût de développement de ces matériels n'est pas compatible avec la taille de l'opération.

Aux effets de mode et au mobilier agressif et voyant, nous préférons un design sobre et contemporain, une réalisation solide et intemporelle, ne présentant pas de risque d'accident pour le public et les enfants.

Pour affirmer la continuité avec les aménagements précédents et ultérieurs, et ne pas multiplier le type d'appareils dans la ville, nous préconisons d'entamer en concertation avec les services techniques de la Ville, une réflexion sur l'éclairage et le mobilier urbain en général.

La place de la liberté s'intègre dans un contexte nocturne existant dont il faut rappeler brièvement les données principales:

• L'éclairage public majoritairement basé sur l'usage des sources sodium haute pression, tonalité de lumière blanche orangée, température de couleur voisine de 2200°K.

• Dans le secteur du centre historique de Lons, renforcement du caractrère "orangé" de la lumière par utilisation de lanternes de styles avec verre teintés, en consoles murales.

• Les arcades de la rue du commerce font figure d'exeption puisque éclairées par des sources à vapeur de mercure, tonalité blanche froide, température de couleur de 3800 à 4200°K.

• La plus grande partie des appareils d'éclairage publics utilisés en centre-ville, consoles ou candélabres, sont du type "mobilier de style". Sur la place de la Liberté et dans plusieurs rues avoisinantes, d'autres luminaires fonctionnels du type "boule" sur consoles et candélabres assurent la continuité de l'éclairage public.

• Sur la place, seules les façades du befroi et du théâtre sont actuellement illuminées.

La place de la Liberté est une porte du centre ancien. Avec son théâtre, ses cafés et ses commerces, elle fait partie des quelques sites de Lons le Saunier appelés à offrir aux citadins un prolongement nocturne de l'activité diurne de la ville.

La mise en lumière de la place propose donc, au diapason de son aménagement paysager, d'apporter une image nocturne de haute qualité qui réponde dans la clarté et la rigueur aux trois objectifs suivants :

•1 - Conforter le traitement thématique de l'eau et restaurer l'image thermale de la ville par la qualification nocturne de ce vecteur d'identité : réunifier la place dans sa grande dimension.

L'axe principal de la place occupé par les déclinaisons changeantes des trois fontaines est l'occasion d'une véritable mise en scène lumière. Elle s'y fait brillante et claire, à la mesure d'une eau plus vive, ou plus ténue et bondissante au contact d'un charme aquatique plus ludique.

Les éclairages complémentaires necessaires alentour pour le confort et le bien-être de la place s'exprimeront tous dans le respect de ce premier vecteur de composition nocturne.

•2 - Restituer l'unité du front architectural coté centre ancien de part et d'autre de la rue du commerce et jusqu'à la façade du théâtre: respecter la composition asymétrique hérité de l'histoire.

La typologfie d'éclairage architectural joue sur le bâti une partition nocturne discrète mais présente. La lumière souligne de façon plus accentuée les éléments remarquables, befroi et théâtre.

L'éclairage joue indirectement le rôle de guide visuel vers le coeur du centre ancien dont la rue du commerce est l'artère principale, bordée de ses arcades.

Cet éclairage est dispensé par des appareils de type console en façade dont la typologie d'éclairage piétonnier couvre en partie la place mais qui comprend aussi une typologie d'éclairage associée, architecturale, qui donne aux façades une douce présence.

Cette lumière est de tonalité blanche dorée, légèrement plus chaude que celle de l'axe qui se joue des ombres aquatiques.

•3 - Installer la place dans une situation qui convienne à son nouveau statut, u égard à sa centralité d'une part, à la qualité d'éclairage avoisinnante d'autre part.

La situation centrale de la place impose une qualité de traitement lumière qui sied à un espace de représentation, c'est à dire qui donne à voir et à être vu. La tonalité de lumière y est globalement claire, chaleureuse et conviviale. La qualité de cette lumière est optimale, notamment dans le degré de fidélité de lecture des teintes dfe l'environnement nocturne qu'elle permet (IRC>85). Le besoin exprimé en terme de quantité de lumière necessaire sur la place est l'occasion d'appuyer le versant sud de l'aménagement sur un simple rang de luminaires, sobres et esthétiques. Par delà le confort apporté sur l'espace piétonnier, ils facilitent le flux des véhicules, incités au ralentissement par un niveau d'éclairement élevé (voisin de 40 lux moyens). Ils prolongent le "velum lumineux" tendu de façade à façade, du nord au sud au dessu de la place.

En réminiscence d'une histoire qui voyait passer là le rempart d'un centre ancien depuis longtemps oublié, les points hauts et les angles de la façade sud de la place sont redessinés la nuit par une suite de ponctuations graphiques, balises colorées.

Dans le même temps, les abords immédiats de la place de la Liberté, places, rues, ruelles et venelles sont semble-t-il en attente d'un évènement positif, et de haute qualité nocturne, qui bouscule un peu la nuit monochrome du centre ville.

Le sens imprimé à l'impact nocturne du projet est celui d'un apport hiérarchique nouveau dans la perception nocturne de l'organisation des espaces urbains à Lons le Saunier.

L'objectif à plus long terme étant d'enclencher une dynamique qualitative nouvelle dans la nuit du centre ville, et pardelà, sur les axes qui permettent aux visiteurs d'y accéder.

Dans le cadre du nouvel amenagement de la place de la Liberte, il sera realise trois ensembles de fontaines:

Il sera animée par une fontaine "sèche" composée de quarante (36) jets droits jaillissants du sol. Ceux-ci auront une hauteur variable entre 0.00 et 4.00 m et seront alimentés par l'intermédiaire de quatre rampes comprenant chacune 9 jets.

Les rampes d'ajutages seront installés dans des caniveaux de récupération en liaison avec le local technique par des canalisations de retour.

Sur le même principe que le Péristyle d'eau, il sera réalisé une rampe de jets droits d'une hauteur variable entre 0.00 et 4.00 m sortant du sol.

Réalisé au moyen d'un ajutage formant geyser installée dans un petit bassin et calé à 0.5 m maximum

Pour ces trois ensembles, il sera crée un seul local technique avec bâche regroupant l'ensemble des équipements hydro-électriques nécéssaire au fonctionnement. Ce dernier sera réalisé enterré sous la place coté liberté.

Il aura une surface totale d'environ 38 m2, y compris bâche tampon d'environ 30 m3.

Pour chaque effet d'eau, le fonctionnement se fera en circuit fermé à partir d'un groupe électro-pompe de surface installé dans un local technique et aspirant dans la bâche de stockage.

Les différents jets d'eau seront alimentés par l'intermédiaire de rampes indépendantes les unes des autres permettant ainsi de créer différentes variations de hauteur et de forme dans le temps.

Afin d'obtenir une eau de bonne qualité, il sera mis en place un groupe de filtration fonctionnant en continu sur 12h. (période creuse).

L'aspiration se fera dans la bâche. Le refoulement se fera à l'opposé du point d'aspiration par une ligne comprenant plusieurs piquages afin de balayer correctement toute la surface de l'eau.

Le remplissage et les appoints se feront en eau de ville non traitée. Les appoints seront commandés par contacteurs de niveaux déclenchant l'ouverture d'une électrovanne (à la demande et à tout instant).

Les appoints se feront en eau adoucie commandés par contacteurs de niveaux installés dans la bâche déclenchant l'ouverture d'une électrovanne (à la demande et à tout instant) située sur by-pass en sortie d'adoucisseur.

Les vidanges de la bâche se feront par une pompe de relevage à raccorder sur les réseaux d'évacuation.

Les eaux de purges des différentes canalisations et accessoires situés en local seront raccordés soit dans un petit

Des trop-pleins seront disposés dans des caniveaux avec grille de couverture en caillebotis.

Les pompes seront protégées par un dégrilleur, des crépines et des antivortex accessibles par l'intermédiaire d'échelles d'accès.

Il sera dû au titre du lot fontainerie, le raccordement sur la câble d'arrivée (protégé en amont) dans le local, avec la fourniture et pose d'une armoire générale.

Le pilotage des installations se fera à partir d'un automate. Ce dernier gérera les variateurs de fréquence reliés aux moteurs de pompes et un anémomètre, permettant ainsi de créer différentes figures dans le temps et de baisser ou encore d'arrêter les jets d'eaux par grand vent.

Pour chaque jet d'eau de la place et de la ligne des jets d'eau il sera installé un projecteur immergé blanc d'une puissance unitaire de 150 w.

Le point d'eau sera éclairé par l'intermédiaire de trois projecteurs immergés blanc d'une puissance unitaire de 225 w.
